ماژول قدرت از مهمترین و حیاتی ترین اجزای فرستنده های موج متوسط ترانزیستوری می باشد . وجود تعداد زیادی ماژول در فرستنده های پرقدرت باعث شده است تا عملکرد صحیح فرستنده وابسته به صحت و سلامت ماژول ها باشد و همین وابستگی باعث شده تا تعمیر و نگهداری آسان ، سریع ماژول قدرت از مهمترین وظایف پرسنل هر ایستگاه رادیویی باشد. با توجه به برخی مشکلات در ماژول های قدیمی که کار تعمیر و نگهداری ماژول را برای پرسنل مشکل و طولانی کرده بود سعی شد تا با انجام تغییراتی بر روی ماژول قدرت کار تعمیر و نگهداری ماژول را آسان کرده و برخی از نقاط ضعف آن مرتفع شود . این تغیرات به نحوی می باشد که کاملا با مدل قدیمی سازگار می باشد و برای استفاده از مدل جدید ماژول هیچ نیازی به تغیر بر روی فرستنده نمی باشد و به راحتی می توان جایگزین ماژول قدیمی کرد .
ماژول قدرت به عنوان حیاتی ترین بخش فرستنده رادیویی و قلب آن به حساب می آید. فرکانس تولیدشده جهت پخش سراسری صدا و همچنین صدای تولید شده از استودیو وارد فرستنده می شود و پس از فیلتر شدن وارد ماژول قدرت شده , تقویت می شود و سیگنال صدا روی سیگنال کریر سوار می شود و برای پخش سراسری به آنتن فرستاده می شود.
مشخصات فني دقيق محصول بعد از طراحی مجدد :
1) انتقال و تقویت قدرت موج ورودی به آنتن بدون اتلاف
2) دمای عملکرد پایین
3) طول عمر متوسط 20 سال
4) جدا سازی بخش سیگنال و قدرت
5) پشتیبانی از نسل قدیمی تر فرستنده های رادیویی
6) مصرف انرژی حداقلی و ایمن بودن از جرقه زدن و آتش گرفتن
7) سازگاری در دما و آب و هوای مختلف در شهرهای مختلف
8) ماژولار بودن و استفاده راحت برای اپراتور
عمل مدولاسیون سیگنال RF
بلوک دیاگرامهای زیر توضیح کلی برای شرح فعالیت ماژول می باشد :
در اشکال زیر توضیحات بخش مدولاتور و PA را ملاحظه می فرمایید :
فناوري‌های خاص و متمايزکننده:
- بازدهی حداکثری و اتلاف کم انرژی
- فناوري طراحی و ساخت مدارات مجتمع
- فناوری طراحی و ساخت بردهای الکترونیکی با استاندارد های پروتل
- جدا سازی برد برای جلوگیری از جرقه زدن و آتش گرفتن
- رسیدن به خروجی 1 کیلو وات با حداقل اتلاف و دمای پایین
- رسیدن به شکل موج و ولتاژ پیک تو پیک 15 ولت
- پایین بودن و ثابت بودن دمای کار
- جدا سازی بخش تقویت و سیگنالینگ و اتصال آنها با کانکتور.
- مقایسه با دستگاه اولیه نمونه خارجی
- افزایش توان خروجی از 800 وات به 1.1 کیلووات
- کاهش دمای کار و ماژول از 32 درجه به 25 درجه
- کاهش اتلاف جریان در حین کار
- افزایش ولتاژ پیک تو پیک از 13 به 15 ولت
- کاهش اتلاف برد و رفع جرقه زدن و آتش گرفتن برد
- عمر نمونه های قبلی بین 2 تا 3 سال بود که حداقل این نمونه 10 سال کار می کند.
- افزایش کیفیت صدای خروجی و کاهش 50 درصدی نویز
سير توسعه فني کالا:
1392: ساخت نمونه اولیه و جدا سازی دو بخش ماژول که در نمونه اولیه کل ماژول یک تکه بود.
1393: اصلاح پی سی برد و استفاده از استانداردهای پروتل برای رفع نواقص پس از تست نمونه اولیه
اصلاح ترانس های L1 و L2 توسط لاتون و سپس هسته های فریتی مناسب جهت کاهش دما
اصلاح ابعاد و جنس هیت سینک جهت کاهش دما
1394: کاهش دمای ترانس ها با اصلاح مجدد و سیم پیچی و تغییر تعداد دور با استفاد از سیم مسی مناسب
اصلاح ترانس گیت ها یا تغییر سیم پیچی و نوع بستن و ارتباط با برد
1395: تغییر بچه برد های مربوط به ماسفت ها از حالت لیحم خور و پینی بصورت ماژولار
در این فاز 5 بچه برد (برد کوچک) که با پین یا بصورت مستقیم به برد مادر وصل می شد بصورت ماژولار و واحد مستقل طراحی شد و توسط نقشه کشی مجدد برد و طراحی مناسب بصورت ماژولار به برد متصل شد
1396: اصلاح مجدد پی سی برد و برخی قطعات برای بازدهی بالا تر
1397: اصلاح اتصال ها و نقاط اتصال ماژولار جهت رفع ایرادهای جزیی و راندمان حداکثری
چگونگی تست محصول
1) اولین تست محصول در سال 1392 در ایستگاه رادیویی گلدسته انجام شد.
2) پس از فیدبکه و اصلاح در چندین مرحله رسیدن به دمای 25 درجه و راندمان بالای 70% تصمیم به تست در نقاط مختلف با آب و هوای مختلف گرفته شد.
3) پس از تست ها و اصلاحیات متعدد برد در ایستگاههای رادیویی قزوین ، کیاشهر ، زاهدان ، همدان ، کرمانشاه ، شیراز و بسیاری نقاط دیگر تست شد تا با توجه به فصول مختلف و آب و هواهای مختلف به یک نتیجه جامع و کامل برسیم.
4) در نهایت نمونه ای اصلاح شد که در همه ی شرایط پایدار و دمای مناسب و راندمان ثابت بدون اتش گرفتن تأیید شد.
توضیحات فوق مقدمه و خلاصه ای از پروژه طراحی و جداسازی ماژول قدرت بود. جهت مطالعه کامل و جزئیات طراحی و تغییرات ماژول روی لینک زیر کلیک کنید و فایل پی دی اف را دریافت نمایید
چگونگی تست محصول

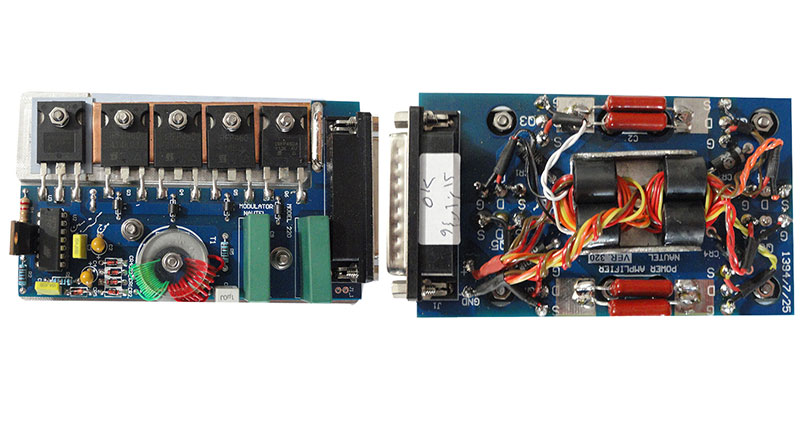

با استفاده از طراحی جدید و رفع ایرادهای قبلی بردهای ماژول قدرت نوتل ، این برده ها هم دو تکه شدند و هم با استفاده از تغییر و به روز کردن بسیاری از قطعات باعث بهینه شدن این ماژول ها گردید.
