قطعات تولیدی شرکت

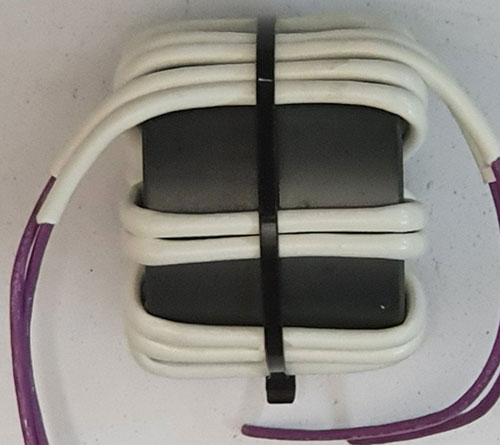

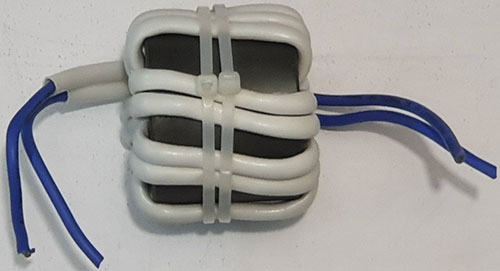

ترانس های جدید جمع کننده قدرت RF  :

این ترانس ها در سینی قدرت فرستنده های رادیویی چهاد استفاده می شوند که جهت جمع کردن قدرت RF خروجی ماژول ها بکار می روند.

ترانس ها از دو هسته فریت حلقوی با نام PQ63 تشکیل گردیده که بر روی آن 7 یا 10 دورسیم با روکش تفلونی پیچیده می شود تا قدرت خروجی ماژول را به نسبت 1:1 انتقال دهد.

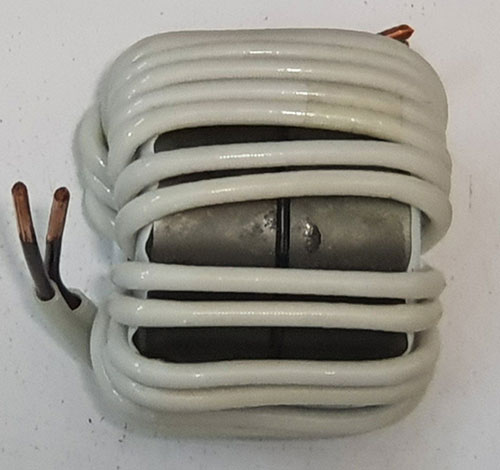

در ترانس های قدیمی از سیم مفتولی 2mm همراه با روکش تفلونی استفاده می گردید که فرم دادن آن به دور هسته فریت با سختی بیشتر و گاها ایجاد فاصله با هسته همراه بود که این خود باعث کاهش راندمان انتقال قدرت می گردید .

بر این اساس ، شرکت طرح جدیدی را ارائه نمود که بجای سیم مفتولی از سیم افشان نمره 2mm با روکش تفلون بهره گرفته شده است.

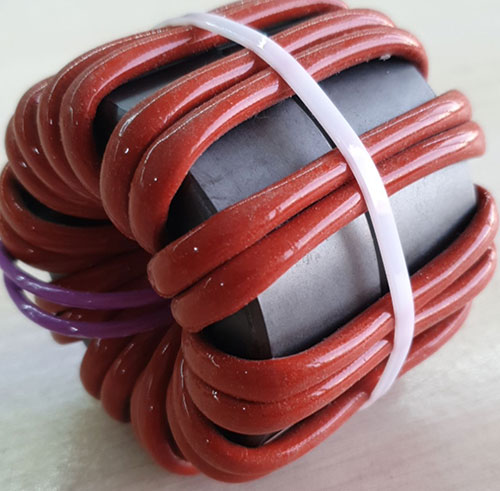

همچنین جهت ایزولاسیون بهتر ولتاژ بر روی سیم افشان از یک روکش سیلیکونی استفاده گردد تا نتایج ذیل حاصل گردد :

• افزایش راندمان بیشتر انتقال قدرت به دلیل فرم پذیری بهتر سیم پیچ به دور هسته
• کاهش دمای حاصل از انتقال
• افزایش ایزولاسیون ولتاژ تا حدود 2500 ولت
