با توجه به کثرت فرستنده های جهاد در ایستگاه های رادیویی، بنا به درخواست ادارۀ کل فرستنده های رادیویی مبنی بر ساخت تستر ماژول، این شرکت طی حدود 2 سال، با برنامه ریزی مدونی، تحقیقات و طراحی و ساخت آن را توسط مهندسین مجرب خود، براساس معیارهای ذیل بعهده گرفت:
- - پایداری و ثبات مدارات
- - سادگی در بهره برداری و استفاده از دستگاه
- - رعایت نکات ایمنی در حین استفاده
- - در دسترس بودن قطعات و بردها جهت سادگی و راحتی در تعمیرات
- - به حداقل رساندن وزن دستگاه و طراحی مناسب مکانیکی جهت راحتی در حمل و نقل
- - به حداقل رساندن سیم کشی در ارتباط بردها با یکدیگر
- - همآهنگی با شرایط آب و هوایی و ایستگاه های رادیویی
براین اساس از عزیزانی که قصد بهره برداری و استفاده از تستر ماژول را دارند، درخواست می شود قبل از راه اندازی حتما" کاتولگ دستکاه را با دقت مطالعه نمایند تا با اصول و نحوۀ بکارگیری آن آشنایی کاملی حاصل شود.

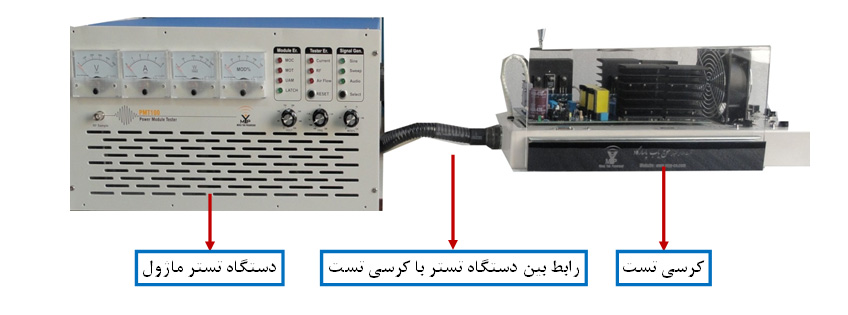

تستر ماژول قدرت
این دستگاه جهت تست و تعمیر بردهای زیر در فرستنده های جهاد استفاده می شود.
- ماژول قدرت
- PMCC
- RFD
این دستگاه که در حقیقت یک فرستنده یک کیلووات می باشد بطور کامل تمام تجهیزات انتخاب صدا، برد PDM، برد RF و دامی لود تا 2KW با منبع تغذیۀ سوئیچینگ 2KW می باشد.
راندمان دستگاه بالای 95% می باشد.
طراحی ماژول تستر به گونه ایست که براحتی می توان ماژول های قدرت و بردهای PMCC و RFD را تست و تعمیر نمود.
توسط ماژول تستر می توان ماژول های قدرت را در طول باند فرکانسی 100Hz تا 10KHz را بدو حالت دستی و Sweep تست نمود
با بکارگیری این دستگاه از قطع و وصل مکرر فرستنده جهت تعمیر و تست بردهای مذکور جلوگیری می شود.
برای آشنایی و اطلاعات بیشتر کاتولگ دستگاه متعاقبا" ارسال می گردد.
